室内单柱吊运机

您现在的位置:首页 > 小吊机厂家产品大全 > 旋臂式吊运机 > 室内单柱吊运机 >

室内外单柱吊运机

发布时间:2017-10-16 10:25    作者:admin    浏览次数:

单柱吊运机也称室内外单柱吊运机,是较早的一种吊运机,室内室外都可以使用,主机在下面安装方便,使用简单,10分钟就可安装完毕。采用220伏单相电源,起重量一般在500公斤以下,能适应高层窗口吊运,是装潢公司、搬家公司、 家具搬运、工厂车间、修理部门、仓储库房等,但是使用时要注意压配重并使配重量不低于所吊物料重量的2倍。可以安装于户内、户外, 比较方便却很经济,是广大用户的不错选择,尤其适合那些既有室内也有室外作业的工程队,可以一机多用。东弘起重制造有限公司制造的每一台室内单主吊运机都有中国人寿保险公司承保,是您既经济又有安全保障的选择。

单柱吊运机的特点:既能用于室内,也能用于室外;安装简单,便于携带;操作简单,5分钟就能看会;能适应高层窗口作业,楼顶室外作业。

单柱吊运机推荐用户:建筑队、装修队、装潢公司、搬家公司、吊运租赁以及所有小于500公斤吊重的吊运作业。

单柱吊运机技术参数:
规     格 dw-300A型 dw-300B型 dw-400A型 dw-400B型 dw-500A型 dw-500型
最大起重(10米内) 300Kg 300Kg 400Kg 400Kg 500Kg 500Kg
额定起重(Kg) 200 100 250 125 300 150
钢丝绳长度(可加长) 30m 60m 30m 60m 30m 60m
额定功率 1.5kw 1.5kw 1.8kw 1.8kw 2.2kw 2.2kw
额定电压 220v50hz 220v50hz 220v50hz 220v50hz 220v50hz 220v50hz
旋臂伸出窗外 1.1m 1.1m 1.1m 1.1m 1.1m 1.1m
室内安装高度 2.5-3.1m 2.5-3.1m 2.5-3.1m 2.6-2.8m
2.9-3.1m
2.6-2.8m
2.9-3.1m
2.6-2.8m
2.9-3.1m
每分钟提升速度 10m 10m 10m 10m 10m 10m
净重 65kg 68kg 80kg 70kg 73kg 87kg
毛重 70kg 73kg 87kg 73kg 76kw 90kg

特别提示:额定起重量会随着高度而减少!

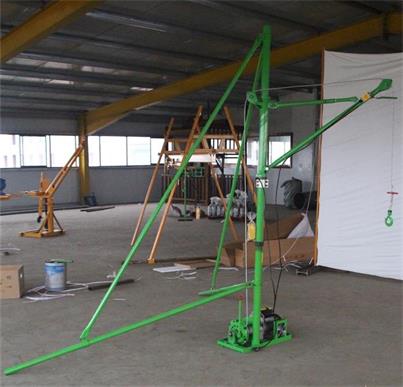

室外单柱机的主要部件和安装:

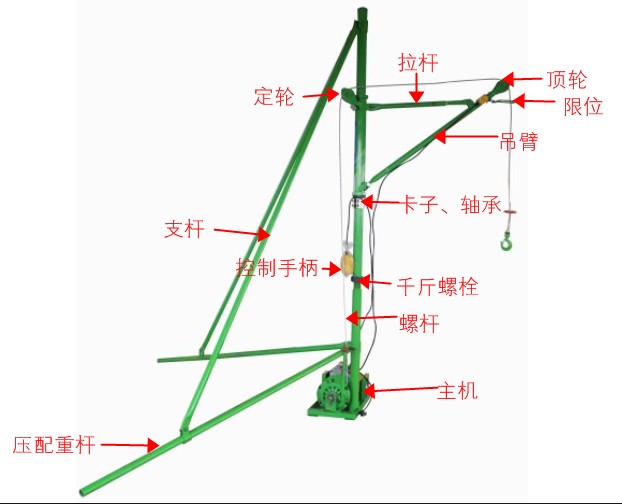

室外单柱吊运机主要部件示意图

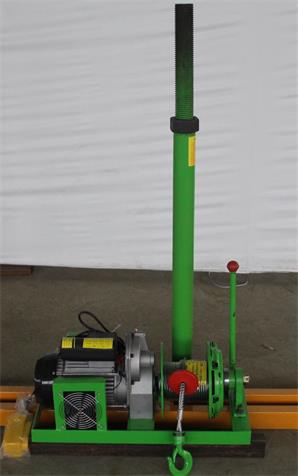

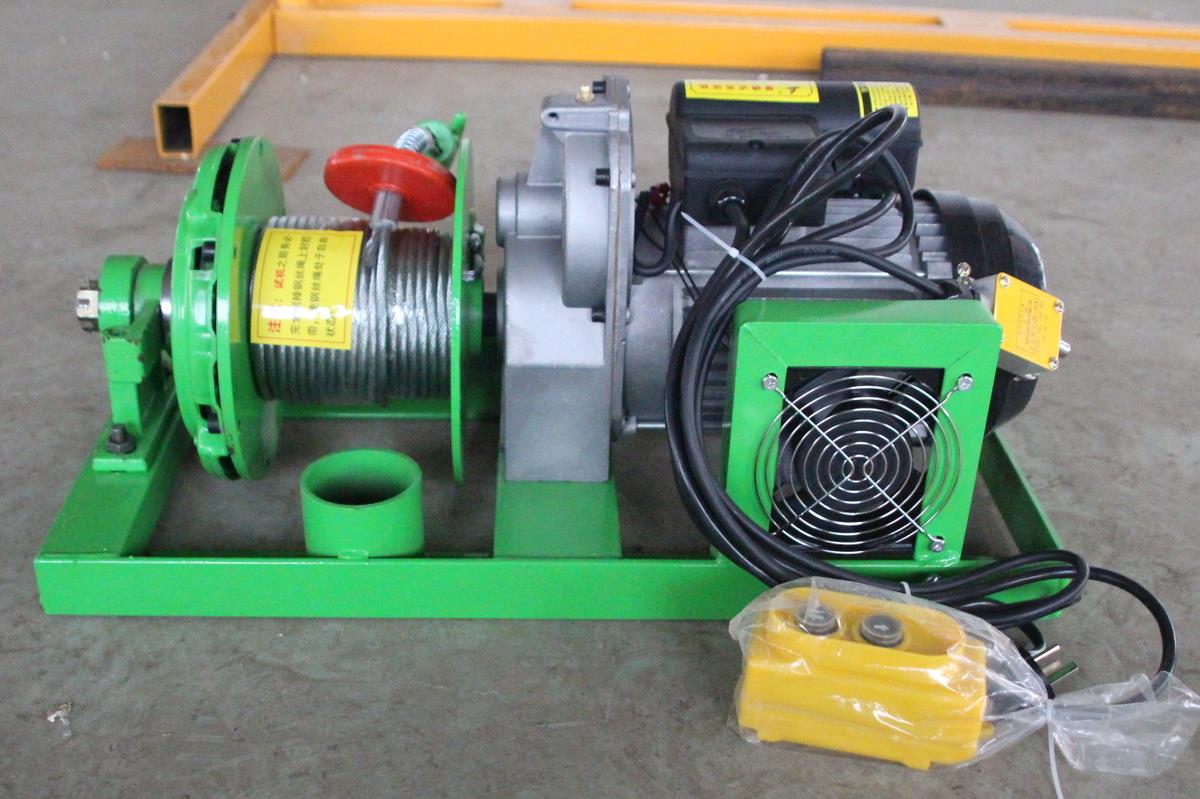

主机单柱吊运机安装旋转臂臂
钢卡、轴承接口支杆
限位下支架接口
单柱吊运机安装:
     1、将动力箱安放在靠近门窗或阳台处(若地面光滑要在动力箱下部垫上柔性衬垫),  组装支架部分
  (1) 将千斤螺母垫圈垫于千斤螺母上;
  (2) 力杆插于螺杆上;
  (3) 将轴承于立杆夹紧器上面;
  (4) 装转动臂于立杆轴承上;

  2、将装好的支架部分插入动力箱底座孔中。
  3、螺杆螺纹处加适量的润滑油,再拧紧千斤螺母。(注意:必须使支架主杆垂直     于地面。)如果是室内外单柱吊机,还要用钢卡调整固定支杆和配重杆。
  4、调整转动臂高低,使其位置适当,再调整拉臂钢丝绳长短,以适应所吊物件。
  5、用离合器手柄将离合器拨于脱离状态,从动力箱中取出钢丝绳,松开两个滑轮上面的螺丝绳锁子将钢丝绳穿过支架上的两个滑轮再将钢丝绳锁子锁好。

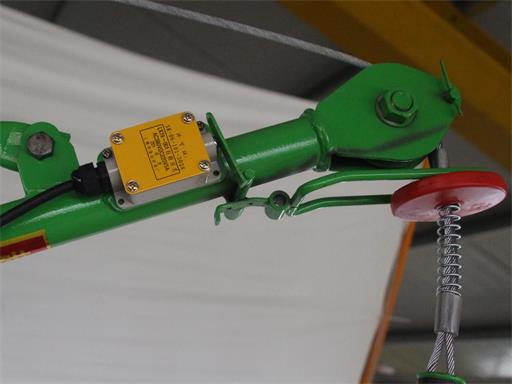

  6、取出电源线、按钮启动器和行程开关,将行程开关装于臂端固定盒中。


使用操作前注意事项:

  1. 使用前一定要检查楼板牢固可靠;机架焊点确保无开裂、老化;螺杆螺丝拧紧固定。
  2. 室内作业时,如果安装了地板砖,立柱下一定要垫布类软织物,不使地板砖被划伤。
  3. 室外吊运机使用前压配重确保超过所吊运物的2倍,旋臂使用时左右平衡钢管要足够长到超过吊运物体的垂直距离2倍以上且固定。
  4. 使用前一定要测试空载几次,确保机器运行正常,尤其制动器保证运行正常。
  5. 使用时吊臂及吊运物下严禁站人。
  6. 不能同时按下上下两个按钮,如确实需要改变操作,需所吊物体停稳后才能换摁按钮。
  7. 吊运物体不能超过该机额定提升重量。
  8. 钢丝绳在卷筒上缠绕不得少于四圈,不能有断股、起毛、缺油脂现象。
  9. 停机或调整起重臂幅度转变手轮时必需是在无载荷形态,不得吊有重物。
  10. 吊运机吊起货品扭转时,重物提拔高度必需高于妨碍物的0.3米以上。
  11. 每年要进行一次对吊运机的按期技能检查,进行技能检查时,除对起重机的一切部件进行具体检查外,还需求对吊运机进行静力和动力实验。
  12. 制止将易燃物(石油、汽油及其它易燃物品)放在吊运机上面。




Tag标签:单柱吊运机,室外单柱吊运机,单柱吊运机安装,单柱吊运机使用说明
