浙江龙门架吊装方案

发布时间:2019-06-01 13:47    作者:admin    浏览次数:

案例要求:
龙门架要求尺寸高4.8米,长5.5米,在工厂车间内使用,被吊物长6米,宽1米,高0.65米,重5吨,两台龙门架同时起吊,要求被吊物底部距离地面的高度不得低于2.4米。因为6在车间内有一面高度为2.35米的墙面,需要跨越过去。龙门架可以移动,可以拆解。现场草图如图所示:

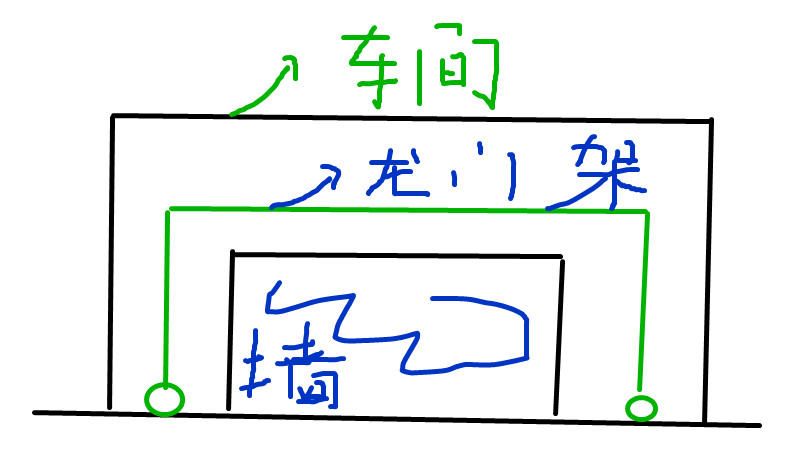

龙门架吊装环境
工厂车间草图
针对这个客户的需求,我们进行了如下的分析:
这个吊装难点是车间有一道墙,这个墙的高度是2.35米,而且龙门架的高度是4.9米,还要去除电动葫芦的高度0.8米,再去除龙门架本身的厚度0.3米,被吊物的吊装活动空间在2.35米到3.8米之间。这个空间的高度是3.8-2.35=1.45米,这个1.45米包含着被吊物的高度0.65米,1.45-0.65=0.8米。也就是说被吊物的上表面和电动葫芦吊钩的垂直距离为0.8米。吊装带在这个0.8米的空间内完成吊装。如下图所示:

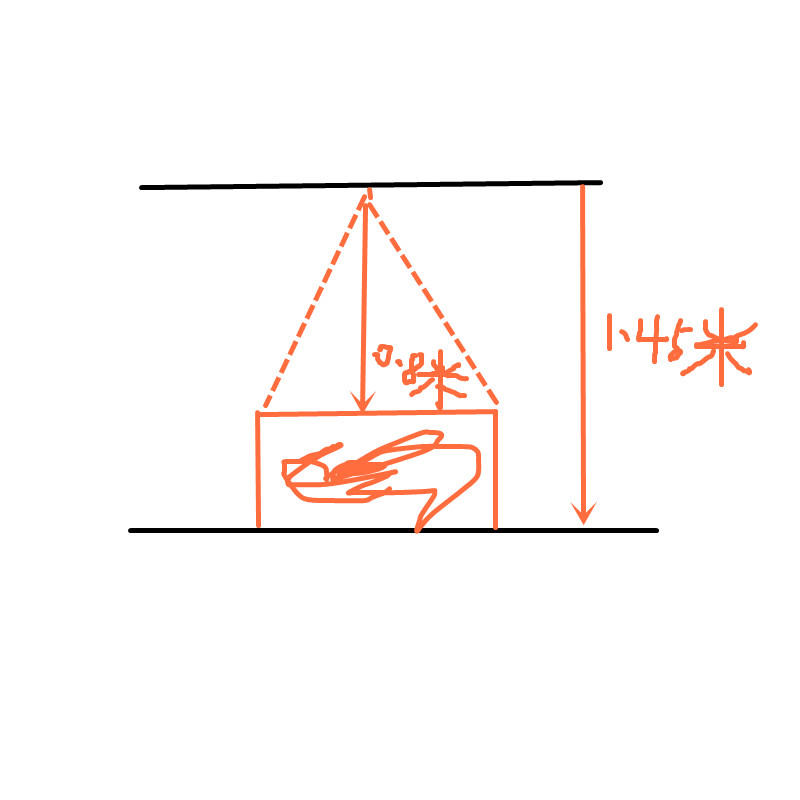

吊装高度示意图
整体的吊装高度示意图
为了保证能够通过墙面,那么我们可以将0.8米按照0.5米计算,因为吊装带会有少许延长。整体的示意草图如下:

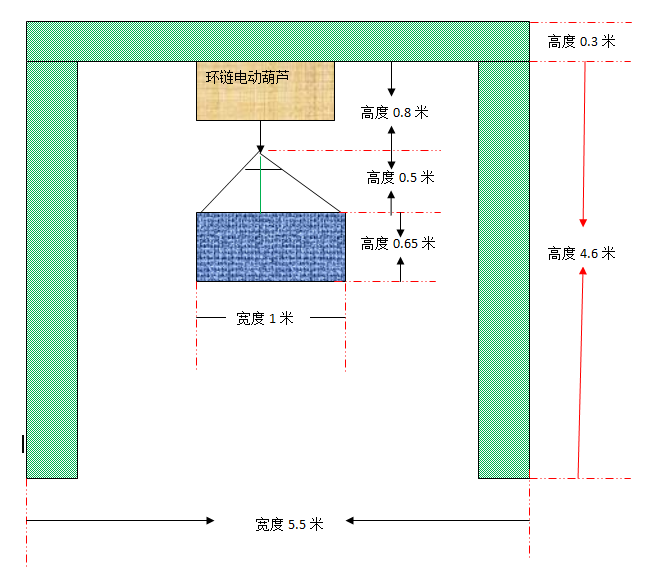

龙门架整体效果示意图
龙门架整体吊装示意图
吊装示意图说明:
1. 剩余高度:4.6+0.3-0.3-0.8-0.5-0.65=2.7米
2.7米是被吊物体的下边距离地面的高度
2. 吊钩距离被吊物体的上表面的高度是0.5米的算法
   吊带的两条腿的夹角度数为90度,由于被吊物体的宽度是1米,所以垂直高度为0.5米(tg45度计算)
3.需要吊带的长度是:0.7米+0.7米+0.65米+1米+0.65米=3.7米,因为吊装带没有3.7米这个长度,所以考虑用4米的柔性吊装带,吊装带选用额定载荷为10吨的。

另外需要说明的是,被吊物的前端和后端如果没有吊点的话,需要用吊装带进行兜吊,那么需要在有棱角的接触点使用吊装带护角,另外在释放被吊物的时候,需要在被吊物下放垫木,否则吊装带无法取出。如果可以安装吊点的话,我们建议在被吊物的最上面的点安装,如果上边不能安装吊点,则可以考虑安装在下面。如图所示:

吊点
被吊物吊点示意图
综上所述,需要给客户配置的相关起重吊索具如下表:
序号 产品名称 规格型号 备注
1 vkl环链电动葫芦 3吨 用环链电动葫芦而不是钢丝绳电动葫芦,因为环链电动葫芦的总体自身高度要比钢丝绳的短
2 柔性吊装带 10吨4米2条 柔性吊装带比扁平吊装带更好操作一些
3 电动跑车   横向移动
4 龙门架 5吨,5.5米*4.9米 需要特殊定做

以上内容谢绝转载,违者必究!
